Diese Nabe hat eine Einbaubreite von 135mm, eine Steckachse mit 20mm Durchmesser, eine Scheibenbremsaufnahme und anstelle eines Kasettenfreilaufes, besitzt sie ein Gewinde zur Aufnahme eines BMX Freilaufritzels. Diese Hinterradnabe ist speziell für den Selbstbau - Downhillrahmen konstruiert worden. Sie paßt weder auf gängige MTB´s, noch in BMX Räder.

Willkommen in unserer Bastelstunde!!!! :)

Material:

• Aluminium 7075 Rundmaterial Durchmesser ca. 70mm
• Aluminium 7075 Rundmaterial Durchmesser ca. 32mm
• O-Ringe: 1 Stk. 50x1, 2 Stk. 23x4, 2 Stk. 22x1,8
• Je 1 Stk. Wälzlager mit Abmessungen: 20/32/10, 20/37/13
• 6 Stk. Schrauben DIN 6912 (Innensechskant mit niedrigen Kopf) M4x8
• 2 Stk. Paßstifte D=4mm L=12mm

Werkzeug:

• Drehbank mit diversem Zubehör
• Ständerbohrmaschine mit Bohrern: 2.5mm, 3.3mm, 3.9mm, 4.2mm
• Körner und Hammer
• diverse Meßwerkzeuge
• Schleifpapier Körnung 120, 240, 320, Polierpaste und Poliertücher

Warum die Arbeit?

Es gibt derzeit (Stand: April 2003) kaum eine Hinterradnabe die folgende Anforderungen erfüllt:

• 20mm Steckachse
• Einbaubreite 135mm
• Ritzel (gesteckt oder geschraubt) mit Freilauf (zB. BMX)
• Scheibenbremsaufnahme

Konstruktion:

Wir konstruieren die Nabe am Computer mit einem 3D CAD Programm, ich verwende SolidEdge. Hier eine 3D Zusammenstellung mit einem Schnitt, damit man sich was vorstellen kann:

Die Nabe ist mit einem Loslager und einem Festlager gelagert. Gewindemaße des BMX Ritzels: 1,37 Zoll Durchmesser x 24 Gänge pro Zoll (BC1,37x24TPI). Das Freilaufritzel wird auf die Ritzelaufnahme (dunkelgelb) aufgeschraubt, das Festlager ist mit dieser am Außenring verspannt. Die Ritzelaufnahme wird über 6 Stk. M4 Schrauben am Nabenkörper befestigt, das Drehmoment über 2 Paßstifte übertragen. Der Flansch wird über einen dünnen O-Ring gestützt und gedichtet. Die Innenringe der Lager werden über Hülsen auf Abstand gehalten. Wichtig ist, daß die äußeren Hülsen mit O-Ringen im Nabenkörper festgehalten werden, sowie die innere Hülse mit 2 O-Ringen mittig gehalten wird um a) das Einfädeln der Achse zu erleichtern und b) das Verlieren der äußeren Hülsen zu verhindern.

Nochmals: Die Nabe ist extra für unseren Downhillrahmen konstuiert worden und paßt nicht in normale MTB Hinterbauten. Folgende Eigenschaften der Nabe sind problematisch:

• 20mm Steckachse
• 9mm Assymetrie durch eine Hülse für die Scheibenbremsmomentabstützung
• BC 1,37 Zoll x24 TPI Gewinde für BMX Freilaufritzel

Ohne Adaptierungen kann diese Nabe nur in unseren Prototypen eingebaut werden. Daher rate ich euch, bei eventuellen Nachbauen die Nabe nicht einfach 1:1 zu übernehmen sondern anhand der Fertigungszeichnungen die entsprechenden Teile zu adaptieren.

Folgende Fertigungszeichnungen sind als Download erhältlich:

• Konstruktionszeichnung der Nabe komplett als dwg und gif
• Konstruktionszeichnung des Nabenkörpers als dwg und gif
• Konstruktionszeichnung der Ritzelaufnahme als dwg und gif

Fertigung:

Ohne Drehbank läuft hier nichts. Weiters ist für die Bohrungen eine Ständerbohrmaschine notwendig. Hier einige Photos der Fertigung:

Rohmaterial: Stange 7075 T6 D=70mm

In der Drehbank

Der Nabenkörper, jetzt muß noch gebohrt werden. Das Stückerl links ist nur Rest.

Fertig!

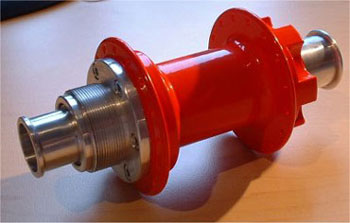

Die unten zu sehende Nabe wurde von einem Besucher unserer Seite im Rahmen eines Praktikums nachgebaut. Nachdem diese viel schöner ist als unsere hier zwei Photos. Vielen Dank dafür!
